Printplaten bestellen bij JLCPCB


Zelf een printplaatje bestellen bij JLCPCB is een van de makkelijkste dingen die men kan doen.

Stap 1:
Surf naar JLCPCB.com

Stap 2:
Om op hun website een printplaat te bestellen, moet je de zgn. gerber files aanleveren. Deze gerber files (en ook drill files) moeten in een .zip folder staan. Dit is hoe ik ze ook aanlever. Klik op add gerber file

En selecteer de gerbers van de printplaat die je wilt bestellen. Het kan een paar seconde in beslag nemen.

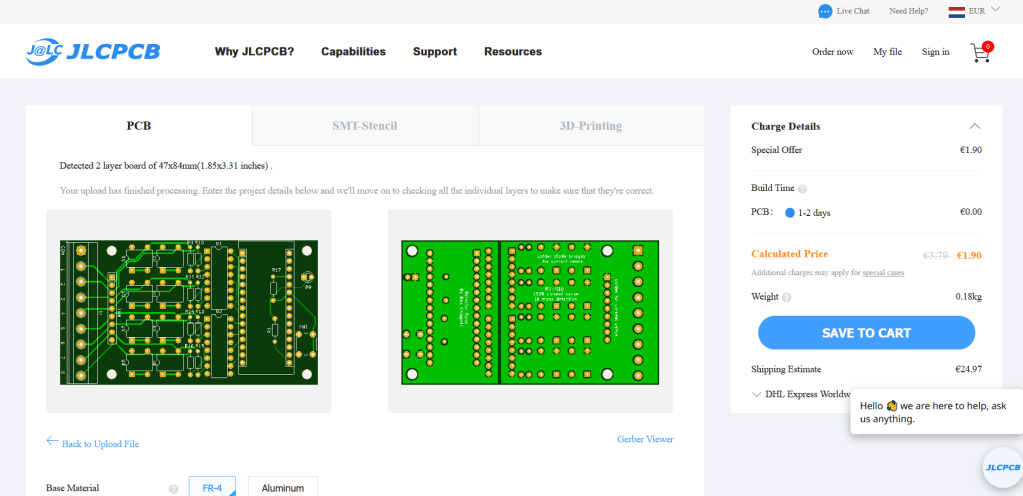

De website toont na het uploaden een voorbeeld van je print. Als je zoiets ziet

Dan heb je het goed gedaan. De eerste 5 printen die je besteld bij ze kosten niet meer dan $2. Hoe meer printen je bestelt, hoe goedkoper de prijs per print wordt.

Stap 3:

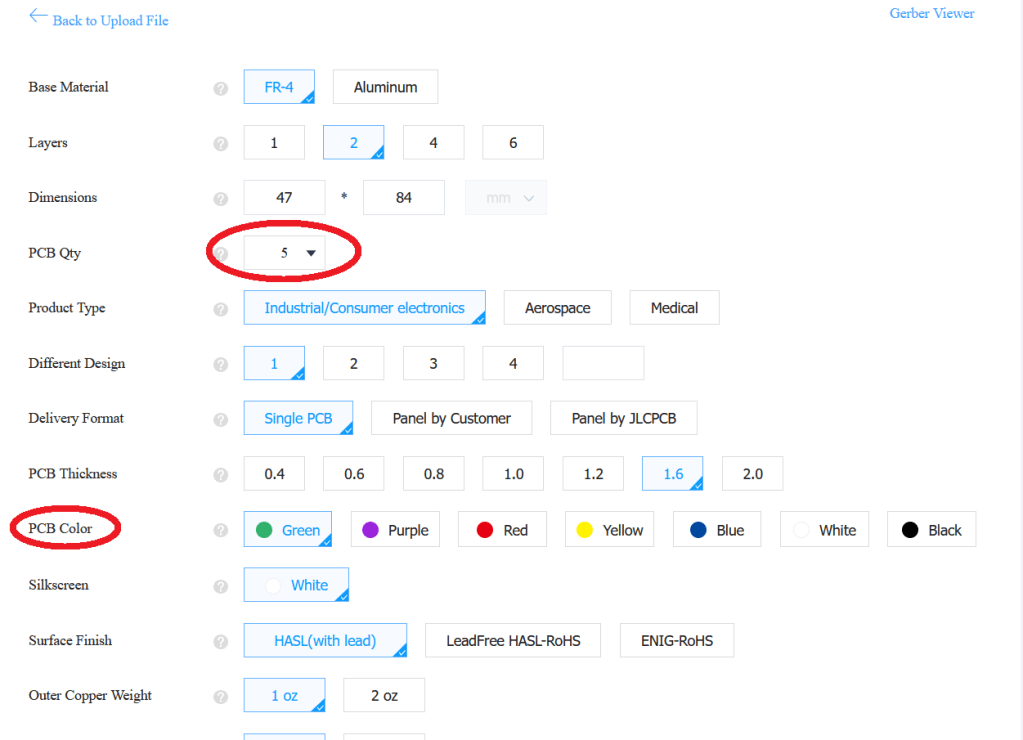

Verder in deze pagina kan je nog vele opties aanpassen. Je kan bijvoorbeeld de dikte, koper dikte en materiaal keuze instellen om maar wat te noemen. Standaard staat alles eigenlijk al goed ingesteld voor je. Het enige wat je misschien wel wilt aanpassen zijn de de aantallen en je kan voor jezelf een mooi kleurtje uit kiezen (kost niets extra). Ze hebben recentelijk ook paars toegevoegd. Elke kleur anders dan groen duurt twee meestal dagen langer om te fabriceren.

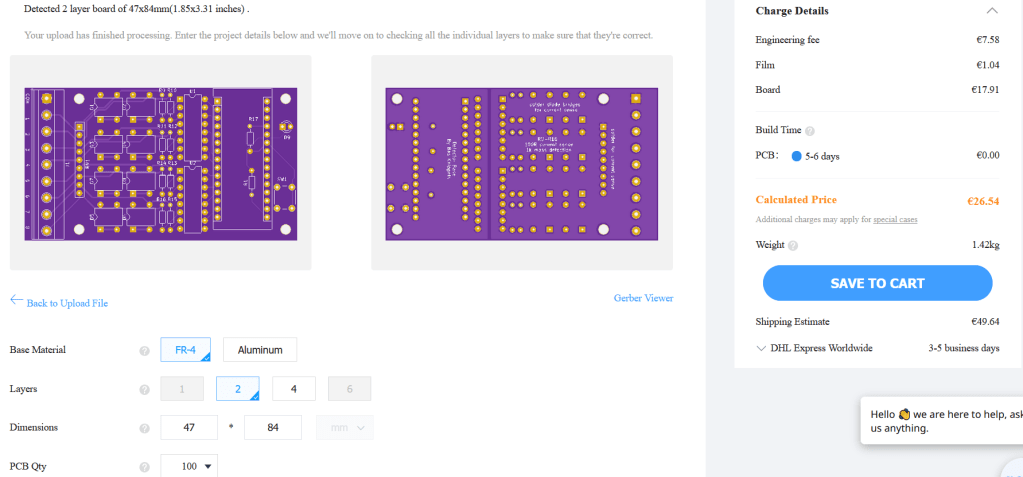

Elke aanpassing hier resulteert meteen in een nieuwe kostprijs en weergave. Voor 100 paarse printen bijvoorbeeld:

Aanvankelijk zijn de ‘shipping’ kosten erg hoog, bij de laatste stap kan je echter zelf de vervoerder kiezen en daar staan aanzienlijk goedkopere tussen.

Stap 4:
Als je een mooie kleur heb gekozen en aantallen heb geselecteerd, klik dan op ‘save to cart’. Het is bij JLCPCB wel nodig om een acount aan te maken. Dit is handig voor meer dan een reden. Om te beginnen bewaart JLCPCB je bestanden waardoor je dezelfde printen achteraf opnieuw kan bestellen.

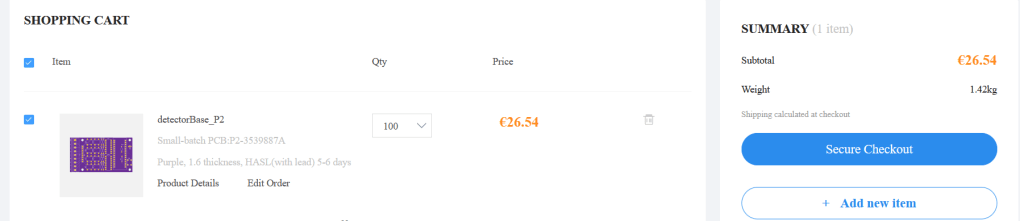

Als je dan naar de winkelwagen gaat, kan je bestellen of nog een ander ontwerp toevoegen.

Stap 5:

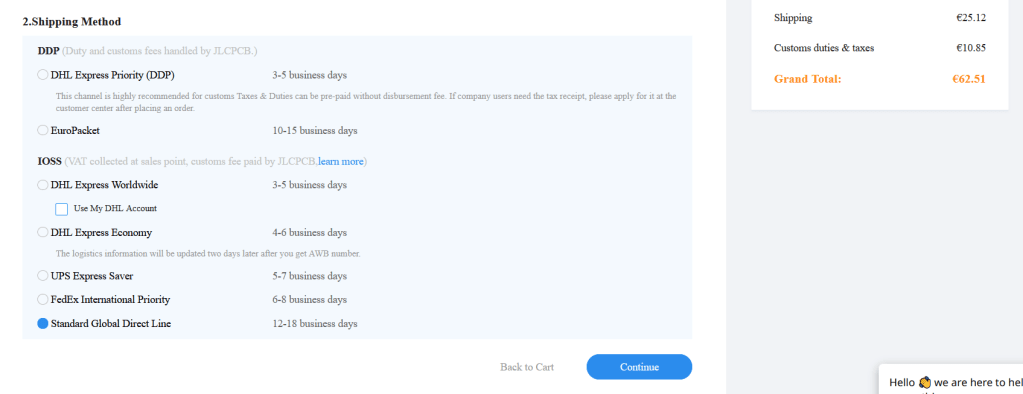

Bij de volgende pagina kan je vervoerder kiezen, je adres gegevens eenmalig invoeren en betalen.

Als je dan op continu drukt, kan je naar stap 4: betalen. Je kan betalen met creditcard of met paypal.

Als je betaald heb, duurt het meestal 2 tot 3 weken tot de printen voor je voordeur liggen.

Stap 6:
Soldeer je print in elkaar, krijg hem werkend en heb er plezier van!
