Ik heb een tweetal multifunctionele relais decoders ontwikkeld, genaamd OS-RelayDecoder-4 en OS-RelayDecoder-8. Want laten we eerlijk zijn, relais zijn gewoon vaak rete handig. Wat kun je er wel niet mee doen?
Inhoudsopgave
Toepassingen
Om slechts een paar voorbeeld toepassingen te noemen:
- puntstuk polarisatie
- zelfdenkende wissels
- Een combinatie van puntstuk polarisatie en zelfdenkende wissels
- Afschakelbare sporen
- Extra LEDs die de stand van bijvoorbeeld een wissel of afschakelbare sectie toont.
- licht circuits
- Grotere stroomverbruikers zoals bijvoorbeeld een ontkoppelaar of rookgenerator

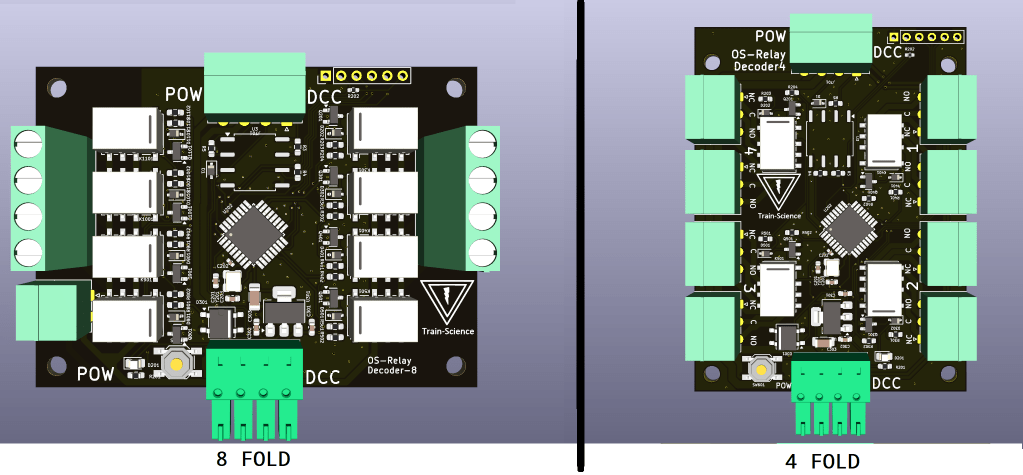

Om voor alle gemakken te voorzien zijn er daarom een viervoudige en een achtvoudige decoder bedacht.
OS-RelayDecoder-8

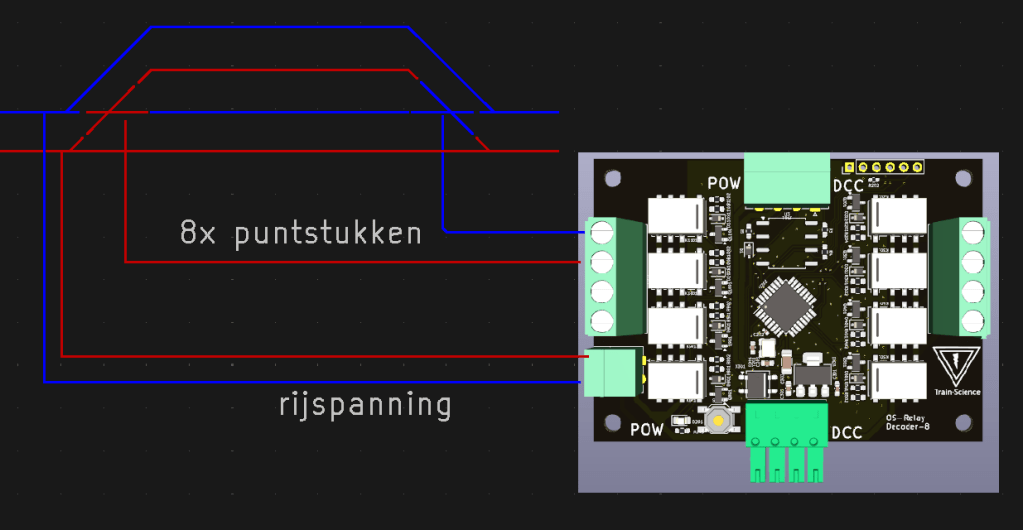

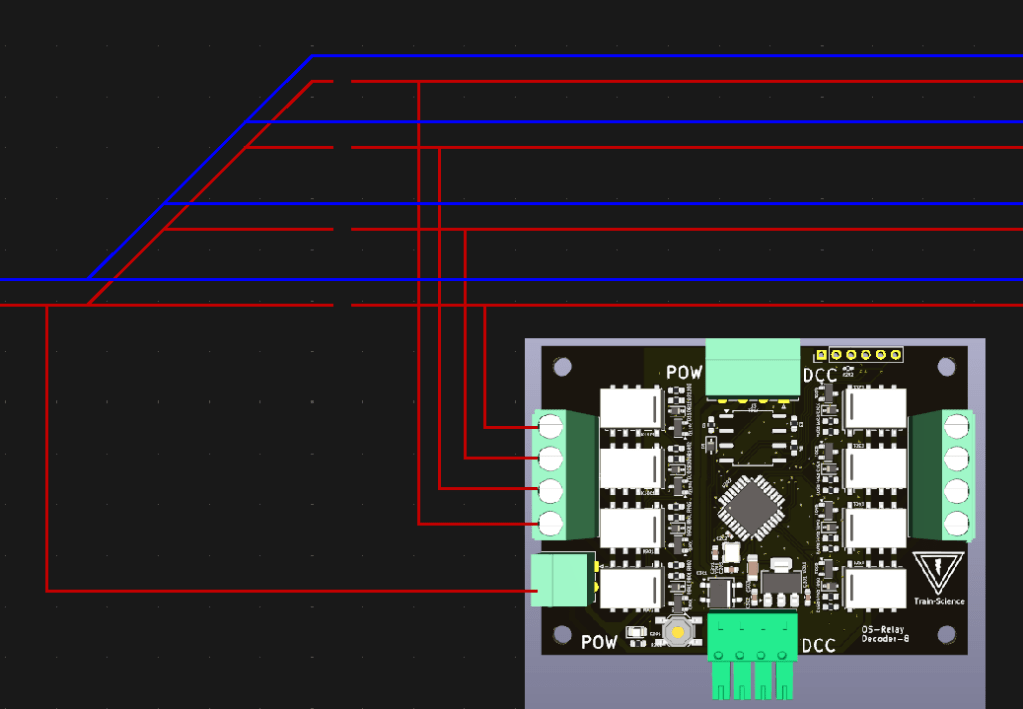

De OS-RelayDecoder-8 heeft 8 enkele uitgangen die worden verbonden aan een van de 2 commons. Deze decoder is daarmee uitermate geschikt voor puntstukpolarisatie of om afschakelbare secties te maken.
OS-RelayDecoder-4

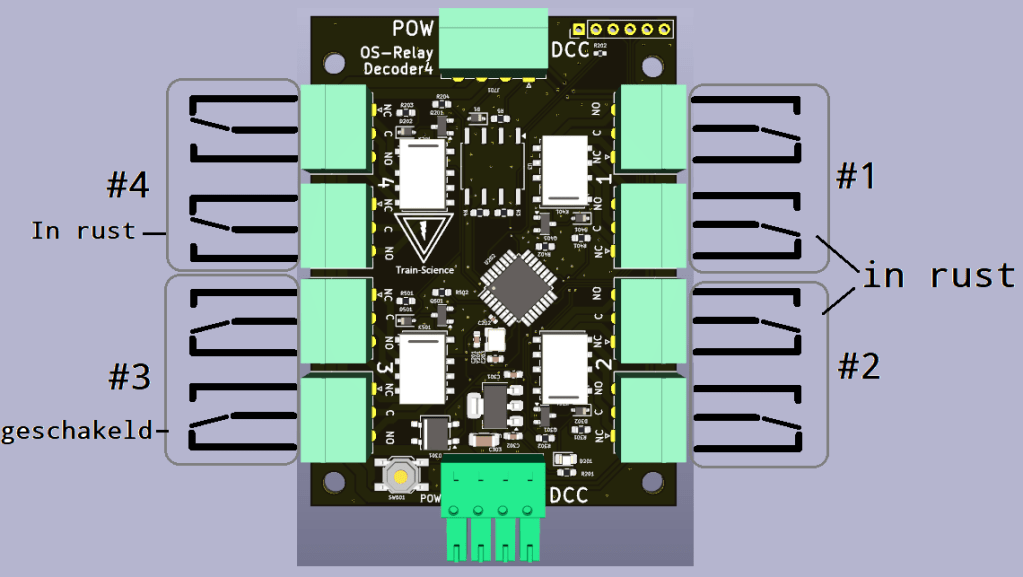

De OS-RelayDecoder-4 is net iets anders. Je hebt misschien de helft van de relais, maar je kan bij deze decoder wel beide relais contacten gebruiken en ze zijn potentiaal vrij. Dat wil zeggen dat de contacten niet met elkaar gekoppeld zijn.
Er zijn gevallen waarin je gescheiden contacten nodig kan hebben. Als je gebruik maak van puntstukpolarisatie en wisselterugmelding, kan je dit gebruiken. Maar je kan ook aan een van de twee contacten iets zwaars schakelen met AC en het andere contact kan je dan gebruiken om bijvoorbeeld ledjes mee te laten bewegen.
Je kan zo ook bijvoorbeeld denken om een keerlus te schakelen.
Handleiding

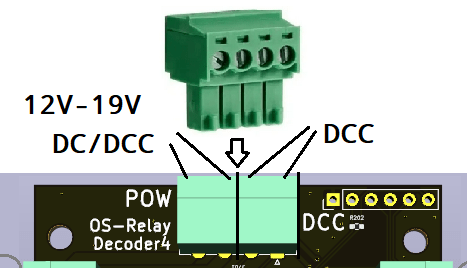

Alle Train-Science OS DCC decoders hebben aan de bovenzijde een en dezelfde vier polige aansluiting waarin je een aansluitklem kan pluggen (wordt meegeleverd) De rechter twee terminals zijn voor het DCC signaal, die stuurt de decoder aan. En de linker twee terminals zijn voor de voeding.
De spanning dient ergens tussen de 12V en 19V te liggen. Het stroomverbruik is niet heel groot en je mag zodoende DCC gebruiken als voeding, maar houdt er rekening mee dat de relais afvallen als het DCC signaal afvalt als gevolg van een kortsluiting. AC wordt niet geadviseerd.

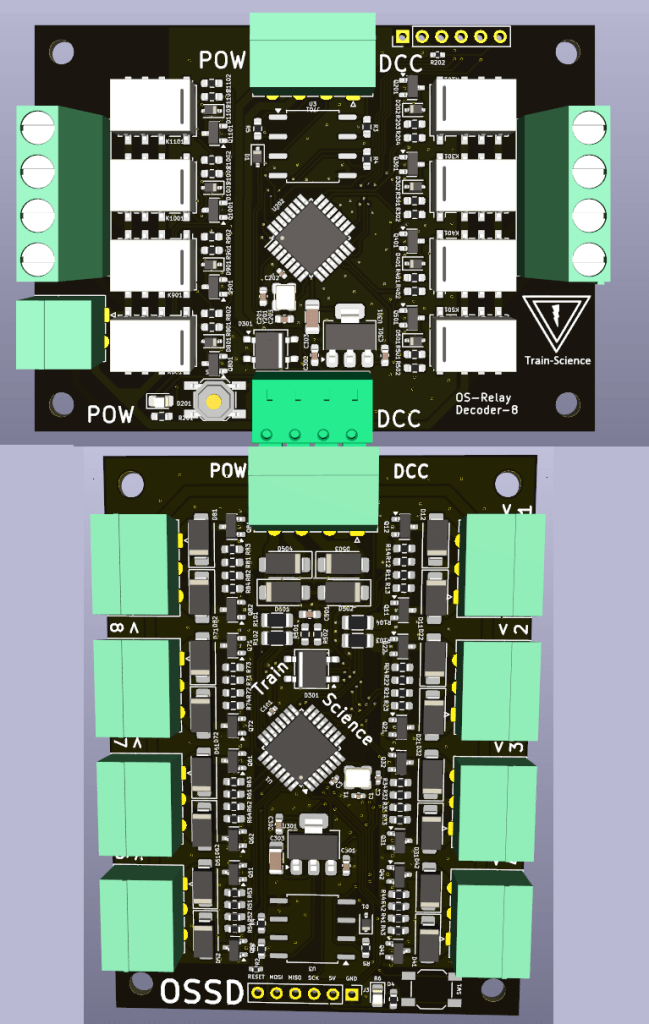

Beide relais decoders hebben vanwege de mogelijke relatie met andere decoders ook een extra aansluiting aan de onderzijde waarmee je hem direct in een andere decoder kan pluggen zoals bijvoorbeeld een OSSD, OS-ServoDriver Mk1 (hoewel de Mk2 wel goedkoper is voor wissels) of andere OS-RelayDecoder.
Doordat beide decoders en ook de OS-ServoDriver Mk1 elke 8 uitgangen hebben, kun je ze ook makkelijk tegelijkertijd adresseren.
Aan de onderzijde van de decoder bevindt zich een enkel schakelaar met status LED. Er zijn twee hele instellingen die je kan doen op een OS-RelayDecoder.
Als je een kort drukje geeft op de decoder, gaat de LED knipperen op 1Hz. De decoder wacht nu op een wisseladres. Het eerste adres wat nu voorbij komt, wordt het adres van het eerste relais. De adressen van alle relais zijn in opvolgende volgorde. De eerste uitgang zit rechts bovenin.
Als je de werking van een relais wilt omkeren, dan moet je hem eerst een keer aansturen (maakt niet uit welke kant op) en dan moet je het knopje ca 2s ingedrukt houden. De LED geeft een paar korte flitsen en je hoort het relais schakelen.
De LED knippert ook elke keer als je het DCC adres aanstuurt van een van de relais. Zo kan je zien dat de decoder een van zijn adressen heeft herkend.
